全面解讀八大系列鋁合金特性

  鋁材的比重較輕，在成型時的回彈較小，強度比較高，接近或超過優質鋼，塑性好，產品成形較復雜時，較不銹鋼更易控制，具有優良的導電性、導熱性和抗蝕性，且目前鋁材的表面處理工藝陽極氧化、拉絲、噴砂等已經很成熟，鋁材在手機上的使用也非常的多。

根據鋁合金按加工方法可以分為變形鋁合金和鑄造鋁合金，鋁及鋁合金的編號主要分為八個系列。

合金牌號表示方法

國際牌號（用四位阿拉伯數字,現常用表示方法）：

1XXX 表示為99%以上的純鋁系列，如1050、1100

2XXX 表示是鋁-銅合金系列，如2014

3XXX 表示是鋁-錳合金系列，如3003

4XXX 表示是鋁-硅合金系列，如4032

5XXX 表示是鋁-鎂合金系列，如5052

6XXX 表示是鋁-鎂-硅合金系列，如6061、6063

7XXX 表示是鋁-鋅合金系列，如7001

8XXX 表示是上述以外的合金體系

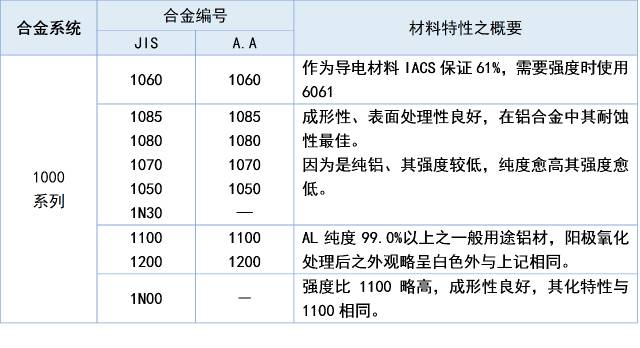

一系

在所有系列中1000系列屬于含鋁量最多的一個系列，純度可以達到99.00%以上。1000系列鋁板根據最后兩位阿拉伯數字來確定這個系列的最低含鋁量，比如1050系列最后兩位阿拉伯數字為50，根據國際牌號命名原則，含鋁量必須達到99.5%以上方為合格產品。

一系的鋁成形性、表面處理性良好，在鋁合金中其耐蝕性最佳。其強度較低，純度愈高其強度愈低。

手機上常用的到的有1050、1070、1080、1085、1100，做簡單擠壓成型（不做折彎），其中1050和1100可以做化學打沙、光面、霧面，法線效果,有較明顯的材料紋路，著色效果好；1080和1085鏡面鋁常用來做亮字、霧面效果，無明顯材料紋路。

一系的鋁材都相對較軟，主要用來做裝飾件或內飾件。

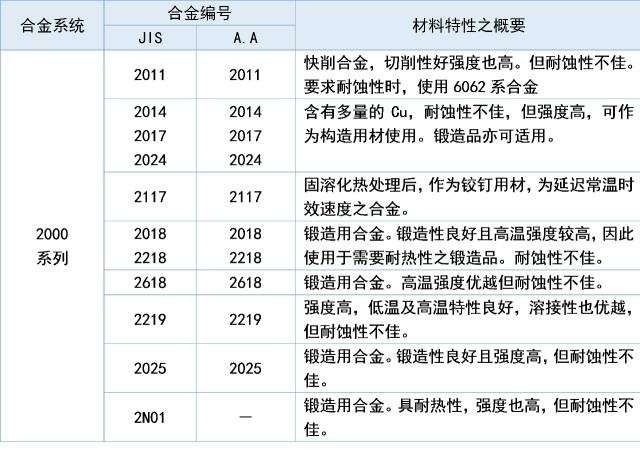

   二系

特點是硬度較高，但耐蝕性不佳，其中以銅原屬含量最高，2000系列鋁合金代表2024、2A16、2A02。

2000系列鋁板的含銅量在3%~5%左右。2000系列鋁棒屬于航空鋁材，作為構造用材使用，目前在常規工業中不常應用。

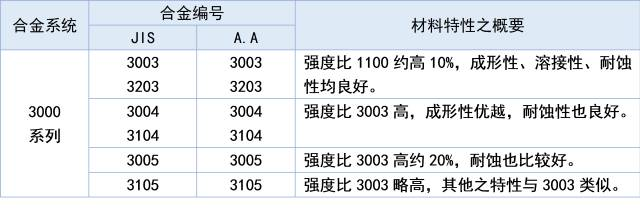

三系

3000系列鋁棒是由錳元素為主要成分。3000系列鋁合金代表3003、3105 、3A21為主。含量在1.0~1.5，是一款防銹功能較好的系列。

常用作液體產品的槽、罐，建筑加工件，建筑工具，各種燈具零部件，以及薄板加工的各種壓力容器與管道。成形性、溶接性、耐蝕性均良好。

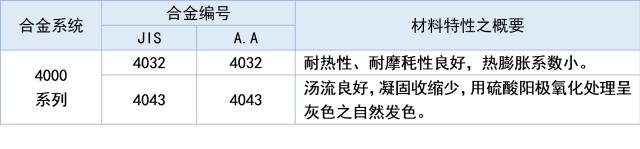

                            四系
通常硅含量在4.5%~6.0%，含硅量較高強度就相對較高，4000系列鋁棒代表為4A01、4000系列的鋁板屬于含硅量較高的系列。湯流良好，凝固收縮少，屬建筑用材料、機械零件、鍛造用材、焊接材料; 熔點低、耐蝕性好、具有耐熱、耐磨的特性。

                        五系
5000系列鋁棒屬于較常用的合金鋁板系列，主要元素為鎂，含鎂量在3%~5%。5000系列鋁合金代表5052、5005、5083、5A05系列。又可以稱為鋁鎂合金。主要特點為密度低，抗拉強度高，延伸率高。在相同面積下鋁鎂合金的重量低于其他系列，在常規工業中應用也較為廣泛。
在手機上最常用的是5052，為中程度強度之最具代表性合金，耐蝕性、溶接性及成形性良好，特別是疲勞強度高，耐海水性佳，常用來做強度要求高的產品,但其著色效果較不理想,適合做噴砂工藝，不適合做化學打沙、霧面等，主要使用鑄造成型的成型方式，不適合擠壓成型。

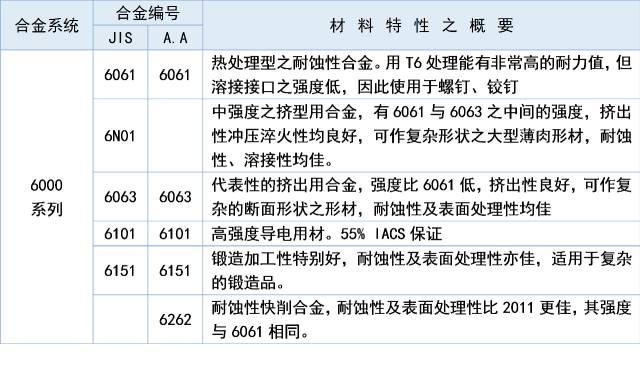

                           六系
6000系列鋁合金代表6061 主要含有鎂和硅兩種元素，故集中了4000系列和5000系列的優點6061是一種冷處理鋁鍛造產品，適用于對抗腐蝕性、氧化性要求高的應用。可使用性好，容易涂層，加工性好。

在手機上用的較多的是6061和6063，其中6061的強度高于6063，使用鑄造成型，能夠鑄造出較為繁雜的結構，可以做帶卡扣的部件，如電池蓋等。

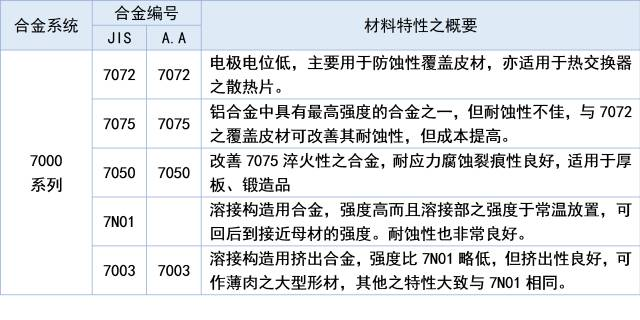

                           七系

主要含有鋅元素，7000系列鋁合金代表7075。也屬于航空系列，是鋁鎂鋅銅合金,是可熱處理合金,屬于超硬鋁合金,有良好的耐磨性。目前基本依靠進口，我國的生產工藝還有待提高

八系

8000系列鋁合金較為常用的為8011 屬于其他系列，大部分應用為鋁箔，生產鋁棒方面不太常用。

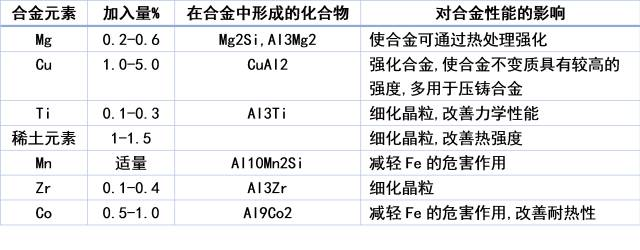

鋁合金中各合金元素對合金性能的影響
