鋁鍶合金變質劑-AlSr10（華夫）
適用于鋁合金金屬型鑄造（減震筒、缸頭等）、砂型鑄造，低壓鑄造（輪轂等）、壓鑄（發動機缸蓋等）、配制牌號合金錠等行業。細化與優化鋁硅合金（Si≤12%)
組織，變質有效時間4～8小時。
- 品牌： 鎮水
一、性能特點:
1、本品為含鍶9.0~11.0%的鋁鍶中間合金，組織狀態優良，為新型優良長效變質劑。本品優化共晶硅形態及分布，改善機械性能。
2、本品使用簡便，無污染，損耗極少，功效持久，重熔變質功效可遺傳。
二、適用范圍：
本品適用于澆注時間較長的亞共晶及共晶鋁硅合金的變質處理。
三、使用方法：
1、用前烘烤干燥。
2、加入溫度：720～760℃。
3、本品加入量：鋁液中殘留0.02~0.06%的Sr，對不同合金將有不同程度的變質效果，經濟用量由試驗確定。本品參考用量為待處理鋁（新料）量的0.2~0.6%，回爐料中鍶仍有效，不補加。
4、變質有效時間：4～8小時。
5、操作方法：向鋁液投入桿狀合金變質劑，熔化后攪拌均勻；靜置20分鐘后，扒渣澆試棒，斷口檢查正常時即可澆注。
6、斷口檢查：爐前試棒尺寸Φ12×100。正常斷口為銀白色絲絨狀，晶粒細小均勻，無硅亮點。
7、變質處理一般在精煉后進行，變質處理后不需要再精煉，以免影響變質效果。
四、包裝、貯存：
本品為華夫狀金屬，具體規格見下表：
形狀 | 規格 | 包裝方式 | 計量 |
桿狀 | Φ9.5×330mm/根 | 紙板箱 | 25±0.25kg/件 |
Φ9.5×500mm/根 | 塑料袋 | ||
Φ9.5×1000mm/根 | |||
塊狀 | 250g/塊 | 紙板箱 | |
華夫狀 | 7~9kg/塊 | 托盤 | 噸 |
貯于通風干燥處，防潮。

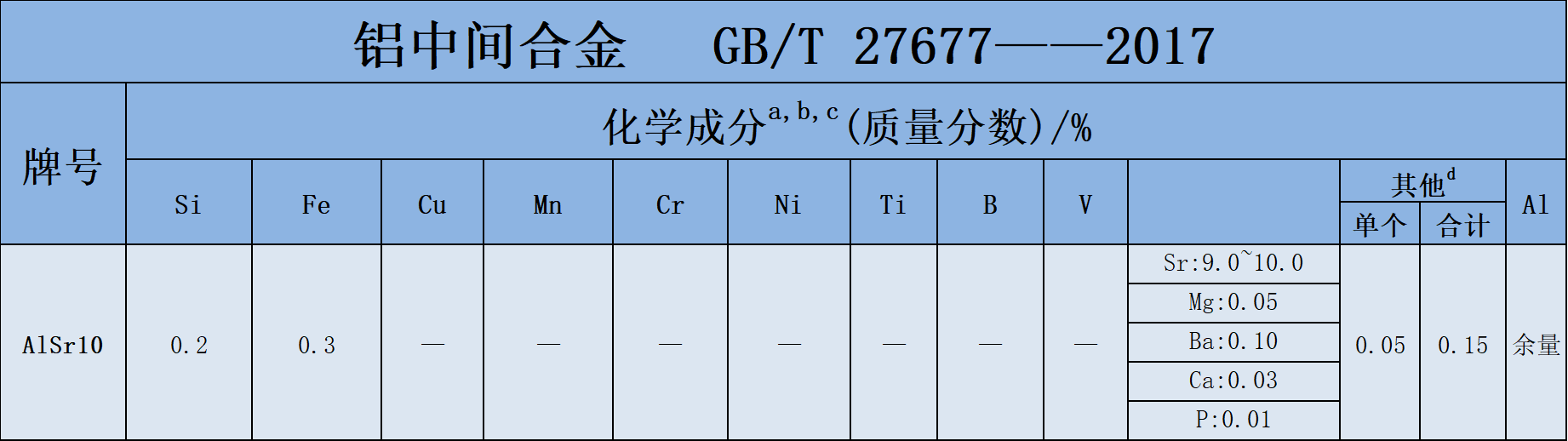

五、執行標準：
