鋁磷中間合金AlP4.5

一、性能特點：

本品為含磷4.0 ~5.0%的鋁磷中間合金，適用于含硅量12-70%鋁硅合金中初晶硅的變質及細化處理，通過該處理可獲得初晶硅呈細小顆粒狀分布的過共晶組織，從而改善和提高該合金的綜合機械性能。本品加入方便,加入鋁合金中后P的吸收率高（達70%），可定量控制，且加入量少，功效持久(可達30小時以上)。

二、適用范圍：

適用于共晶及過共晶鋁硅合金的變質及細化處理。

三、使用方法：

1、用前烘烤干燥。

2、加入溫度：740～820℃。

3、本品加入量：磷P加入量0.03～0.07%，中間合金的加入量據此折算。

4、加入方法：，扒開浮渣，將本品輕投入鋁液，攪拌均勻，靜置15～20分鐘。

5、斷口檢查：爐前試樣（三角試樣斷面）尺寸（30×30×30）×150，變質良好時，試樣凝固表面可能有細小龜斑，正常斷口為：硅亮點較小且細小均勻，組織細密，顏色較淺。

四、包裝、貯存：

本品為塊狀，呈金屬光澤，500g/塊外包裝為紙板箱，25±0.25kg/箱。

貯于通風干燥處，防潮。

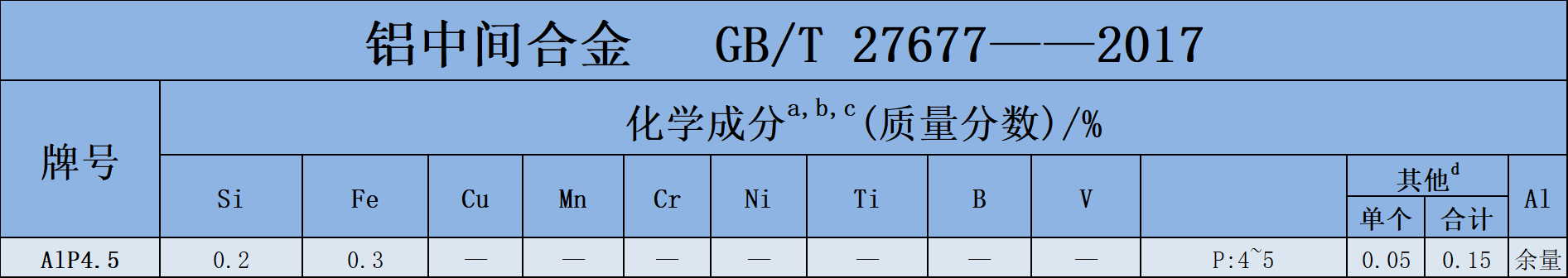

五、執行標準：
