鋁鍶合金變質劑-AlSr10桿

一、性能特點：

1、本品為含鍶9.0~11.0%的鋁鍶中間合金，組織狀態優良，為新型優良長效變質劑。本品優化共晶硅形態及分布，改善機械性能。

2、本品使用簡便，無污染，損耗極少，功效持久，重熔變質功效可遺傳。

二、適用范圍：

本品適用于澆注時間較長的亞共晶及共晶鋁硅合金的變質處理。

三、使用方法：

1、用前烘烤干燥。

2、加入溫度：720～760℃。

3、本品加入量：鋁液中殘留0.02~0.06%的Sr，對不同合金將有不同程度的變質效果，經濟用量由試驗確定。本品參考用量為待處理鋁（新料）量的0.2~0.6%，回爐料中鍶仍有效，不補加。

4、變質有效時間：4～8小時。

5、操作方法：向鋁液投入桿狀合金變質劑，熔化后攪拌均勻；靜置20分鐘后，扒渣澆試棒，斷口檢查正常時即可澆注。

6、斷口檢查：爐前試棒尺寸Φ12×100。正常斷口為銀白色絲絨狀，晶粒細小均勻，無硅亮點。

7、變質處理一般在精煉后進行，變質處理后不需要再精煉，以免影響變質效果。

四、包裝、貯存：

本品為桿狀金屬，0.5m/根、0.33m/根，25kg/捆。

貯于通風干燥處，防潮。

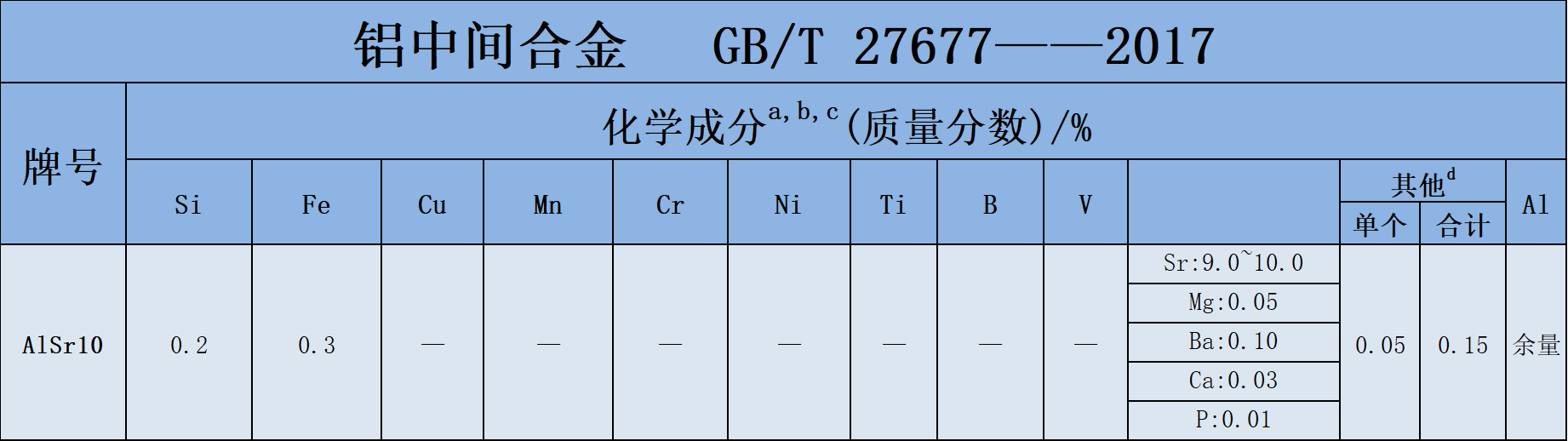

五、執行標準：
